Teste in-situ de PSV · NR-13
Teste de PSV online, sem parar a sua caldeira.
Avaliamos a válvula na linha, sem interromper o seu processo. Se ela reprovar, resolvemos na nossa oficina com lapidação especializada e laudo com ART.
- Sem parar a caldeira
- Laudo com ART
- Oficina própria de lapidação
- Todo o estado de SP
Parceria técnica ágil
Máquina parada custa caro. O teste não precisa parar nada.
Você sabe se a válvula está boa sem tirá-la da linha. E, se não estiver, já sai com a solução.
Sem parar o processo
O teste é feito com a válvula na linha e a planta rodando. Nada de desmontar para descobrir que estava tudo certo.
Reprovou? A gente resolve
Se a válvula vazar ou não abrir na pressão certa, fazemos a manutenção na nossa oficina, com lapidação de sede e disco.
Laudo com ART
Todo serviço sai com laudo e ART assinada por engenheiro responsável, pronto para a fiscalização da NR-13.
Como funciona
Teste in-situ de PSV em 3 etapas
- 1
Teste online na linha
Acoplamos o sistema hidráulico à haste da válvula e medimos a pressão de abertura real, com o processo em operação.
- 2
Aprovou: laudo emitido
Válvula calibrada e vedando bem? Emitimos o laudo com o gráfico do teste e a ART. Sem desmontar nada.
- 3
Reprovou: oficina e retorno rápido
Removemos a válvula, desmontamos, lapidamos sede e disco na nossa oficina, recalibramos em bancada e devolvemos com laudo e ART.
Equipamento hidráulico para teste de válvula
Tecnologia de campo para alta pressão

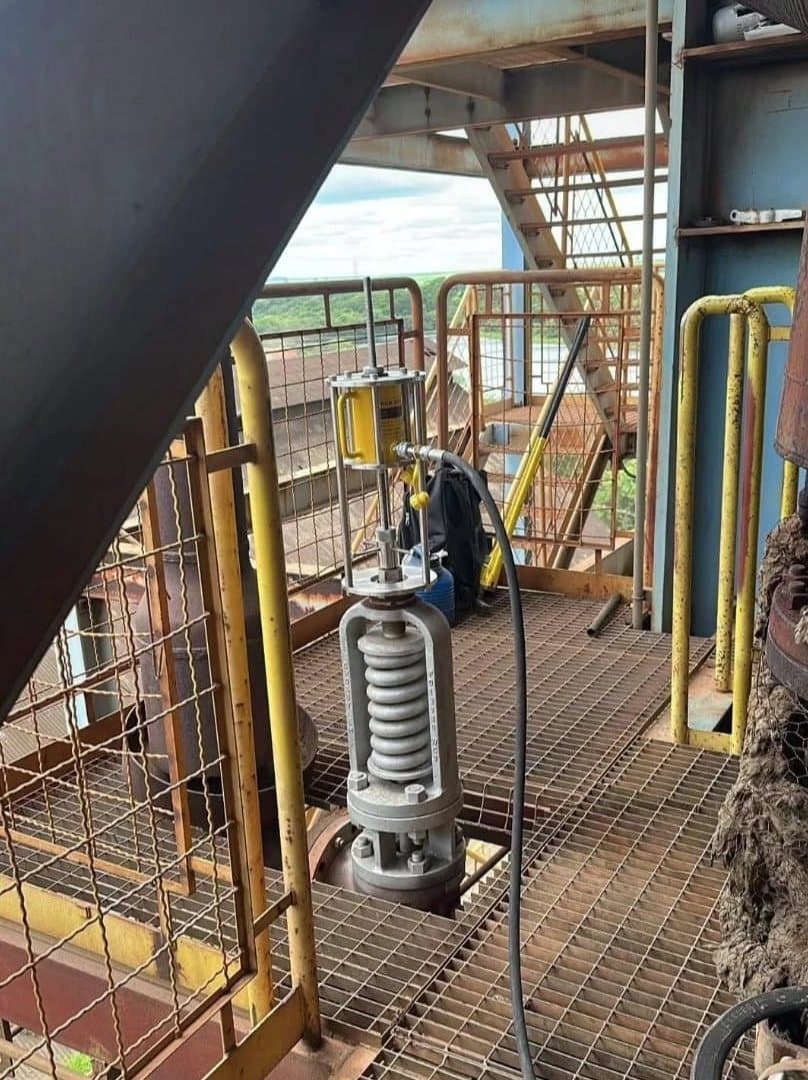

O tracionador hidráulico soma uma força controlada à pressão da linha. No instante em que a válvula começa a abrir, os transdutores registram tudo e o software calcula a pressão de abertura real, nas condições de serviço.
- Sistema de auxílio hidráulico acoplado à haste da válvula
- Transdutores de pressão de alta precisão e manômetro digital
- Software no notebook que gera o gráfico do teste e os dados do laudo
- Testes já realizados em linhas de vapor de alta pressão, como 115,0 kgf/cm²
Serviço de lapidação de válvulas industriais
Se reprovar, a manutenção é na nossa oficina
Manutenção de válvulas de segurança conforme a NR-13, com retorno rápido à operação.
- 01 Remoção da válvula da linha
- 02 Desmontagem e limpeza
- 03 Lapidação de sede e disco
- 04 Troca de peças quando necessário
- 05 Recalibração em bancada e teste de vedação
- 06 Lacre, laudo e ART
Diferença entre calibração em bancada e online
Bancada ou online? Cada um tem a sua hora.
| Teste online (in-situ) | Calibração em bancada | |
|---|---|---|
| Precisa parar o processo? | Não | Sim, naquele ponto da linha |
| A válvula sai do lugar? | Não | Sim, vai para a bancada |
| Pressão de abertura | Medida nas condições reais de serviço | Simulada, com correções de temperatura e contrapressão |
| Vedação (estanqueidade) | Indícios no teste (chiado, vazamento) | Ensaio completo de vedação |
| Permite lapidar e trocar peças? | Não: se reprovar, vai para a oficina | Sim |
| Quando usar | Rotina, planta em operação, antes de uma parada | Válvula reprovada, parada programada |
Na GRM você tem os dois: o teste online para a rotina e a oficina para quando a válvula precisa de manutenção.
Calibração de PSV para usinas em SP
Feito para usinas e agroindústria
Usinas de açúcar
Caldeiras e linhas de vapor em safra e entressafra.
Usinas de etanol e destilados
Válvulas de vapor, colunas e vasos de processo.
Processamento de milho e grãos
Caldeiras, secadores e redes de vapor.
Atendimento em todo o estado de São Paulo, em rotina, paradas de manutenção e emergências.
Serviços de válvulas da GRM
Tudo para as suas válvulas, em um lugar
Perguntas frequentes
Tire suas dúvidas sobre teste de PSV
Como calibrar PSV sem parar a caldeira?
Com o teste online (in-situ). Um dispositivo hidráulico é acoplado à haste da válvula e soma uma força controlada à pressão que já existe na linha. Quando a válvula começa a abrir, o software registra a força e a pressão e calcula a pressão de abertura real. A válvula volta a fechar em seguida, e o processo não para.
Qual a diferença entre calibração em bancada e online?
Na bancada, a válvula é retirada da linha e testada na oficina, com o processo parado naquele ponto. No teste online, ela é verificada no próprio local, com a temperatura e a contrapressão reais de serviço. O teste online é ideal para a rotina e para confirmar o estado das válvulas; a bancada é usada quando a válvula precisa de manutenção.
Por que a ART é importante no serviço de PSV?
A ART (Anotação de Responsabilidade Técnica) identifica o engenheiro responsável pelo serviço e é exigida por lei (Lei 6.496/1977) em todo serviço de engenharia. Em uma fiscalização da NR-13, é ela que comprova que o teste e o laudo foram feitos por profissional habilitado.
Que equipamento hidráulico é usado no teste de válvula?

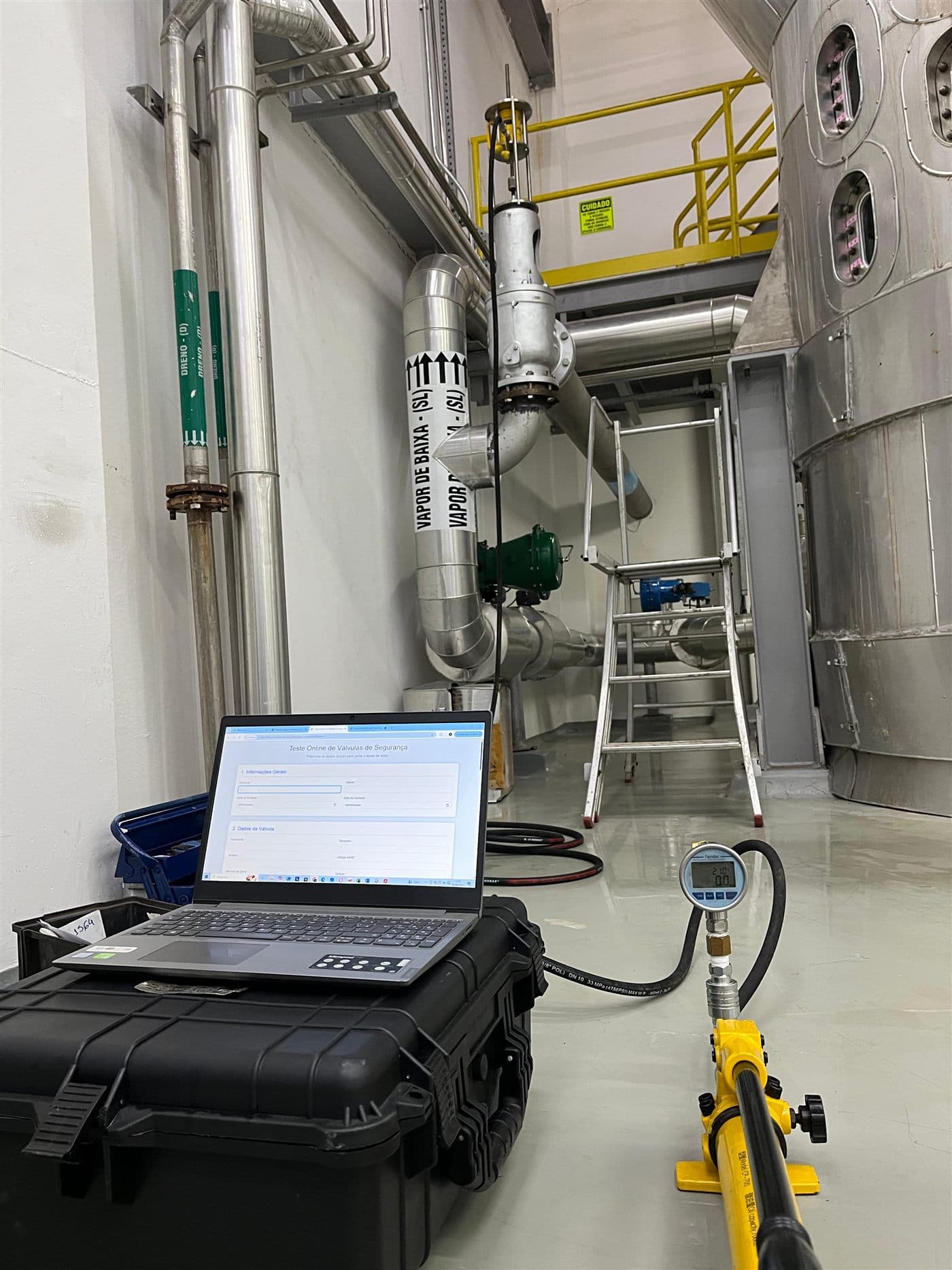

Uma bomba hidráulica manual alimenta um cilindro tracionador montado sobre a válvula. Transdutores de pressão de alta precisão e um manômetro digital enviam as leituras para um notebook, que gera o gráfico do teste e os dados do laudo.
Até que pressão vocês testam?
Já realizamos testes online em linhas de vapor de alta pressão, como 115,0 kgf/cm². Consulte a nossa engenharia para o seu caso.
E se a válvula reprovar no teste online?
Fazemos a manutenção corretiva: removemos a válvula, desmontamos e lapidamos a sede e o disco na nossa oficina, recalibramos em bancada e devolvemos com laudo e ART, para a válvula voltar rápido à operação.
A sede e o disco da válvula de segurança são a mesma peça?
Não. A sede é a superfície de vedação fixa, normalmente usinada no bocal da válvula (em alguns modelos, numa bucha de sede). O disco é a peça móvel que a mola empurra contra a sede. A vedação depende do contato perfeitamente plano entre as duas superfícies; por isso, na lapidação, a sede e o disco são lapidados, cada um separadamente, com ferramentas de lapidação planas.
Vocês atendem em qual região?
Em todo o estado de São Paulo, com prioridade para usinas de açúcar, usinas de etanol e destilados e processamento de milho e grãos, em rotina, paradas programadas e emergências.
Avaliamos in-loco, sem interromper o seu processo.
Se reprovar, resolvemos na nossa oficina com lapidação especializada e laudo com ART.
